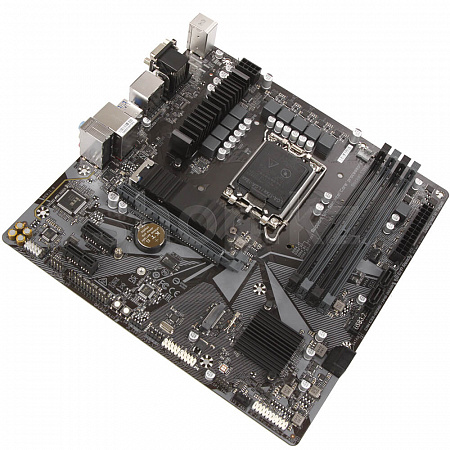

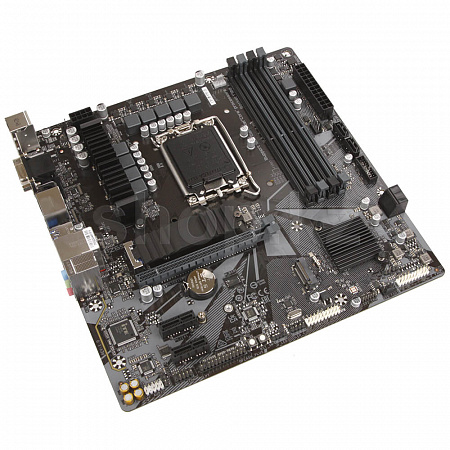

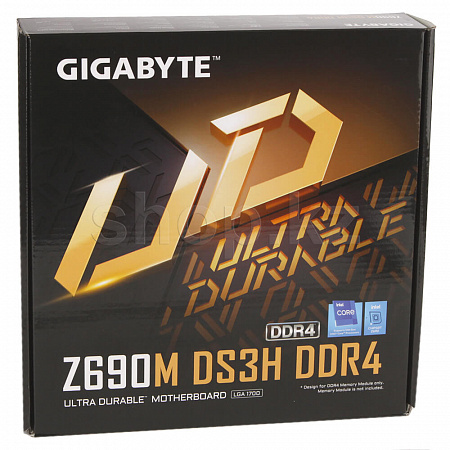

Материнская плата Gigabyte Z690M DS3H DDR4, LGA1700

Технические характеристики

Общие данные

UID товара

Z690M DS3H DDR4 (REV1.0)

Производитель

Gigabyte

Модель

Z690M DS3H DDR4

Форм-фактор

Micro ATX

Процессор и чипсет

Сокет

LGA1700

Чипсет

Intel Z690

Поддержка микроархитектуры процессора

Alder Lake

Поддержка памяти

Количество слотов памяти

4 x DDR4

Поддерживаемые частоты памяти, МГц

2133, 2400, 2666, 2800, 2933, 3000, 3200, 3300, 3333, 3400, 3466, 3600, 3666, 3733, 3800, 3866, 4000, 4133, 4266, 4300, 4400, 4500, 4600, 4700, 4800, 4933, 5000, 5133, 5333

Maксимальный объем оперативной памяти

128 Гб

Поддержка технологий

Extreme Memory Profile (XMP), Optane

Внимание

Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!

Контроллеры накопителей

Количество разъемов SATA III

4

RAID-массив из SATA устройств

0, 1, 5, 10

Разъемы для SSD

2 x M.2

Аудио

Количество каналов

8

Интерфейсы и разъемы

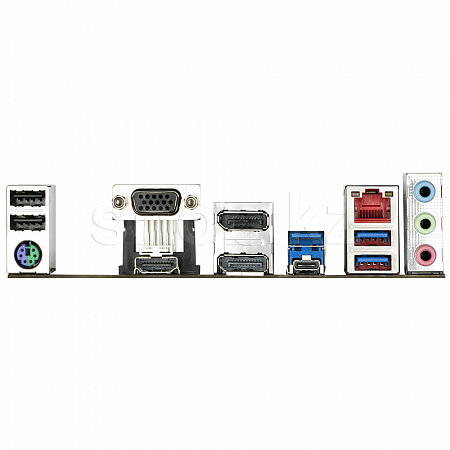

Видеоразъемы на задней панели

1 x VGA, 1 x HDMI, 2 x DisplayPort

Внимание

При использовании процессоров без встроенного видео, видеовыходы на плате не работают

Внутренние коннекторы

1 x CPU fan, 3 x system fan, 1 x addressable LED strip, 1 x RGB LED strip, 1 x front panel, 1 x front panel audio, 1 x USB 3.2 Gen 1, 2 x USB 2.0/1.1, 1 x Trusted Platform Module (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only), 1 x serial port, 1 x parallel port, 1 x S/PDIF Out, 1 x reset jumper, 1 x Clear CMOS jumper

Прочие разъемы на задней панели

PS/2 комбо, RJ-45 LAN, Line-in, Line-out, Mic-in

Количество USB 3.0 / 3.1 Gen 1 (3.2 Gen 1)

3

Количество USB 3.1 Gen 2 Type-C (3.2 Gen 2 Type-C)

1

Сеть

Сетевой контроллер

Realtek

Сетевые и беспроводные коммуникации

2.5 Gigabit Ethernet (2500 Мбит/с)

Слоты расширения

Количество слотов PCI Express

2 слота x1, 1 слот x16

Стандарт PCI Express

4.0

Режимы работы слотов PCI Express

1 х слот PCI-E 4.0 x16, режим работы x16

Интерфейс М2 слота (-ов)

2x PCI Express 4.0 х4

Питание

Коннекторы питания

8-pin, 24-pin

Особенности

Особенности подсветки

Разъем для подключения LED лент

Встроенные кнопки

Кнопка перезагрузки на плате, Кнопка Q-Flash Plus на плате

BIOS

256 Мб, AMI BIOS, UEFI BIOS

Дополнительно

2 порта USB 2.0 для подключения периферийных устройств
Гибридный цифровой VRM модуль, схема питания 6+2+1 фазы
High-End аудиоконденсаторы
Функция Smart Fan 6 и встроенные термодатчики
Поддержка технологии RGB Fusion 2.0

Размеры и вес

Размер (Ш х В)

24.4 х 24.4 см

Размер упаковки (Ш х В х Г)

27 х 26.5 х 5.5 см

Вес с упаковкой

1 кг

Заводские данные

Срок гарантии (мес.)

36

Ссылка на сайт производителя

www.gigabyte.ru
