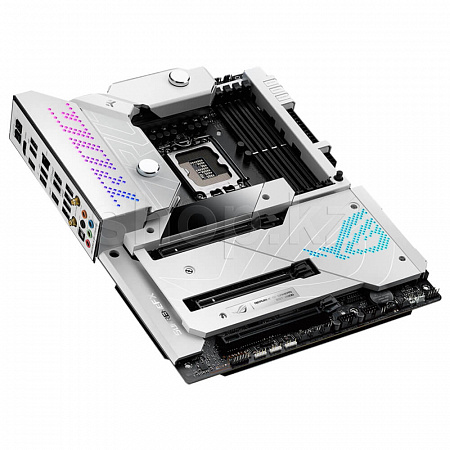

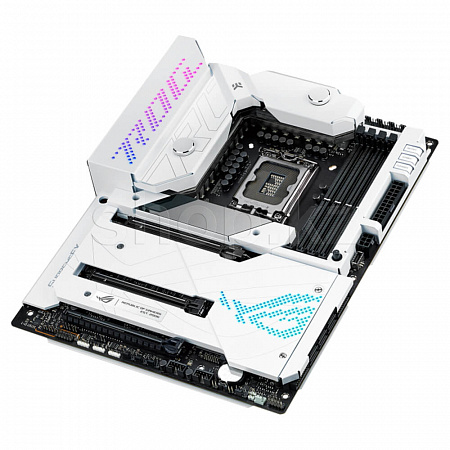

Материнская плата ASUS ROG Maximus Z690 Formula, LGA1700
Основные характеристики:
Сокет:
LGA1700
Чипсет:
Intel Z690
Форм-фактор:
ATX
Количество слотов памяти:
4 x DDR5
Количество разъемов SATA III:
6
Количество слотов PCI Express:
3 слота x16
Коннекторы питания:

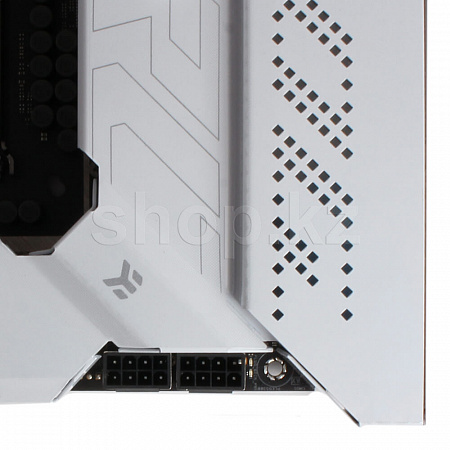

2 x 8-pin, 24-pin
3.7
Артикул
159589
Описание
Максимальные возможности самовыражения – вот что привносит новейшая модель Formula в культовую серию материнских плат ROG Maximus. Белоснежная «броня», гибко персонализируемая адресуемая подсветка, гибридный ватерблок ek для системы питания – все это дает максимальную свободу выбора для сборки уникального компьютера. Достоинства платы не ограничиваются эстетикой. Ее технические возможности нацелены в будущее, ведь она поддерживает и шину PCIe Gen 5.0, и новейшую память DDR5.Производительность
В системе питания процессора, используемой на плате ROG Maximus Z690 Formula, применяются спаренные 105-амперные силовые модули, способные легко справиться с резкими изменениями в нагрузке. Оптимизированная поддержка памяти DDR5 позволит выжать максимум скорости из используемых модулей.
Разгон памяти DDR5
Материнские платы серии ROG всегда выделялись отличным разгонным потенциалом. Данная модель платы продолжает эту традицию, предлагая возможность ускорения комплектов памяти не только высокого, но и начального уровня, у которых заблокирована схема управления питанием.
Радиаторы
Настройка охлаждения
Материнская плата ROG Maximus Z690 Formula предлагает гибкие средства организации системы охлаждения компьютера.
Каждый вентиляторный разъем может регулироваться на основе данных от трех термодатчиков – через утилиту Fan Xpert 4 или интерфейс UEFI BIOS.
Материнская плата умеет автоматически определять тип регулировки каждого подключенного к ней вентилятора (ШИМ или изменение напряжения питания). Три разъема поддерживают технологию ASUS Hydranode.
Три встроенных слота M.2
Два из трех имеющихся на плате ROG Maximus Z690 Formula слотов M.2 поддерживают режим PCIe 4.0, позволяющий раскрыть весь скоростной потенциал современных твердотельных накопителей.

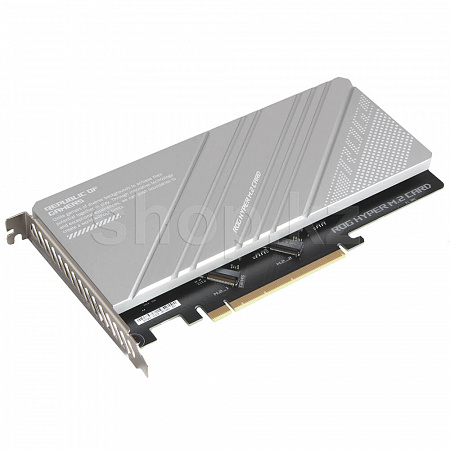

Адаптер ROG Hyper M.2 PCIe 5.0
Чтобы подключить еще больше накопителей M.2 - возможно, на еще более высокой скорости, - воспользуйтесь включенным в комплект поставки адаптером ROG Hyper M.2. Он предлагает пару слотов M.2, один из которых поддерживает режим PCIe 5.0 - вдвое более быстрый, чем PCIe 4.0.
Персонализация
В дополнение к полноцветной подсветке Aura, добавляющей ярких красок в белоснежный облик устройства, на плате ROG Maximus Z690 Formula имеется эксклюзивный 2-дюймовый OLED-экран Livedash, который предназначен для вывода системной информации или пользовательских изображений.
Sonic Studio III
Новейшая версия программного обеспечения Sonic Studio умеет воспроизводить виртуальный пространственный звук при использовании гарнитур, а имеющиеся в нем эквалайзер и предустановленные профили с настройками дают возможность гибко изменять параметры звучания по своему вкусу. А имеющиеся в нем эквалайзер и предустановленные профили с настройками дают возможность гибко изменять параметры звучания по своему вкусу.
Технические характеристики
Общие данные
Процессор и чипсет

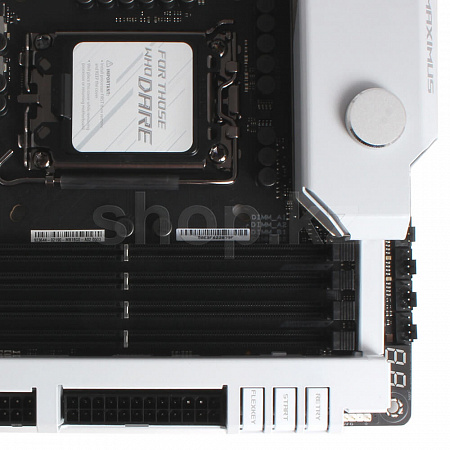

Поддержка памяти
Внимание
Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!
Контроллеры накопителей

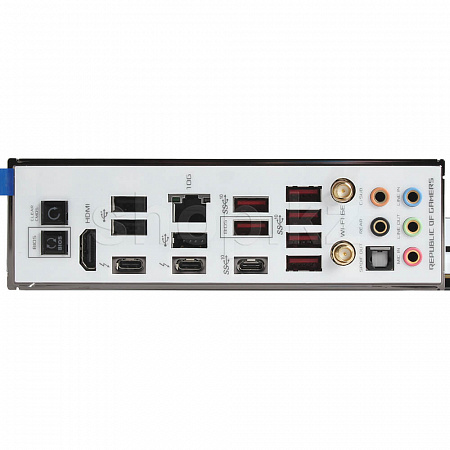

Интерфейсы и разъемы
Внимание
При использовании процессоров без встроенного видео, видеовыходы на плате не работают
1 x 4-pin CPU Fan,
1 x 4-pin CPU OPT Fan,
1 x 4-pin AIO Pump,
4 x 4-pin Chassis Fan,
1 x W_PUMP+,
1 x 2-pin Water In,
1 x 2-pin Water Out,
1 x 3-pin Water Flow,
1 x 6-pin PCIe Graphics Card,
1 x USB 3.2 Gen 2x2 (supports USB Type-C),
2 x USB 3.2 Gen 1 support(s) additional 4 x USB 3.2 Gen 1 ports,
2 x USB 2.0 support(s) additional 4 x USB 2.0 ports,
3 x Addressable Gen 2,
1 x AURA RGB,
1 x FlexKey button,
1 x 12-1 pin Front Panel Audio (AAFP),
1 x SPI TPM (14-1pin),
1 x 10-1 pin System Panel,
1 x Thermal Sensor
Сеть
Слоты расширения
2 х слота PCI-E 5.0 x16, режим работы x16 или х8/х8
1 х слот PCI-E 4.0 x16, режим работы x4 или х4/х4
1 х слот PCI-E 4.0 x16, режим работы x4 или х4/х4
Интерфейс М2 слота (-ов)
1x PCI Express 3.0 х4, 1x PCI Express 4.0 х4, 1x Универсальный (SATA+PCI-E 4.0 х4)
Особенности
Кнопка включения на плате, Кнопка перезагрузки на плате, Кнопка Clear CMOS на задней панели, Кнопка Flash BIOS на задней панели
Дополнительно
3 порта USB 2.0 для подключения периферийных устройств

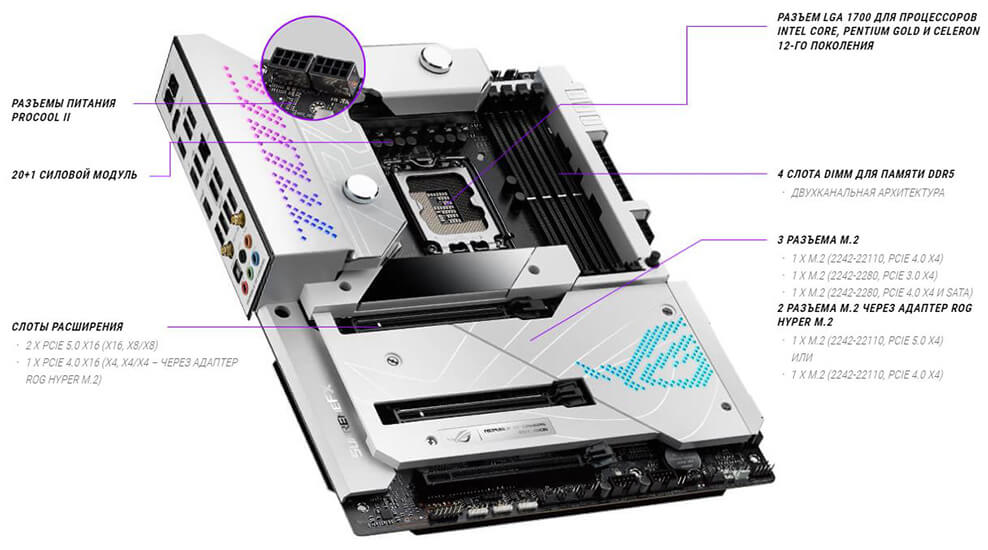

Мощная система питания: 20+1 силовой модуль (105 А каждый), разъемы питания ProCool II
Сплавные дроссели Microfine, металлические конденсаторы
Большие радиаторы системы питания, ватерблок EK CrossChill, термопрокладки с высокой теплопроводностью, радиаторы M.2 с двумя усилительными пластинами, разъемы для подключения СВО
Адаптер ROG Hyper M.2 Card: 1 х M.2 (2242/2260/2280/22110, PCIe 5.0 x4), 1 х M.2 (2242/2260/2280/22110, PCIe 4.0 x4)
Фирменный кронштейн для видеокарты в комплекте
2-дюймовый OLED-дисплей LiveDash
Полноцветная синхронизируемая подсветка Aura Sync
Кнопка Q-Release для слота PCIe (легкое снятие видеокарты)
Защелки Q-Latch для слотов M.2
Диагностический индикатор Q-Code
Перепрограммируемая кнопка перезагрузки (FlexKey)
Мощная система питания: 20+1 силовой модуль (105 А каждый), разъемы питания ProCool II
Сплавные дроссели Microfine, металлические конденсаторы
Большие радиаторы системы питания, ватерблок EK CrossChill, термопрокладки с высокой теплопроводностью, радиаторы M.2 с двумя усилительными пластинами, разъемы для подключения СВО
Адаптер ROG Hyper M.2 Card: 1 х M.2 (2242/2260/2280/22110, PCIe 5.0 x4), 1 х M.2 (2242/2260/2280/22110, PCIe 4.0 x4)
Фирменный кронштейн для видеокарты в комплекте
2-дюймовый OLED-дисплей LiveDash
Полноцветная синхронизируемая подсветка Aura Sync
Кнопка Q-Release для слота PCIe (легкое снятие видеокарты)
Защелки Q-Latch для слотов M.2
Диагностический индикатор Q-Code
Перепрограммируемая кнопка перезагрузки (FlexKey)
Размеры и вес
Размер (Ш х В)
30.5 х 24.4 см
Размер упаковки (Ш х В х Г)
36.5 х 30.5 х 11 см
Вес с упаковкой
4.5 кг
