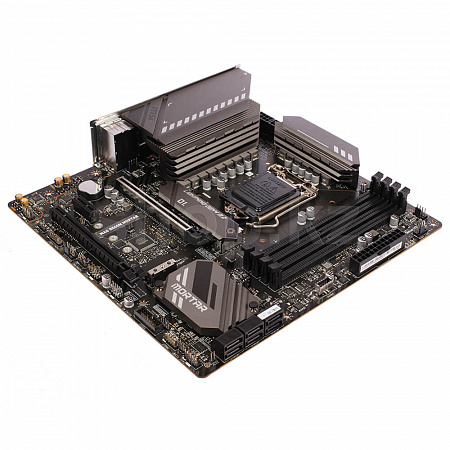

Материнская плата MSI MAG B560M Mortar, LGA1200
Основные характеристики:
Сокет:
LGA1200
Чипсет:
Intel B560
Форм-фактор:
Micro ATX
Количество слотов памяти:
4 x DDR4
Количество разъемов SATA III:
6
Количество слотов PCI Express:
1 слот x1, 2 слота x16
Технология Multi-GPU:
AMD CrossFire (2-Way)
Коннекторы питания:
4-pin, 8-pin, 24-pin
5
Артикул
161061
Описание
Для флагманских процессоровПо мере того как процессоры становятся все более сложными и включают в себя все больше ядер, растут требования к системам их питания и охлаждения. Инновационные инженерные решения, применяемые на материнских платах MSI, такие как радиатор системы питания, позволят полностью реализовать весь скоростной потенциал самых мощных процессоров.
Система охлаждения M.2 Shield Frozr
Наиболее скоростные SSD могут снижать свою производительность при высоких температурах. M.2 Shield Frozr – это решение способно предотвращать перегрев и позволяющее работать M.2 накопителю на максимально возможных скоростях.
Оптимизировано для работы с различными СЖО
Данная материнская плата поддерживает работу с типовыми системами жидкостного охлаждения замкнутого типа (всё-в-одном), а так же и кастомными (самосборными). На плате есть высокоамперный разъём для подключения помпы (3А).

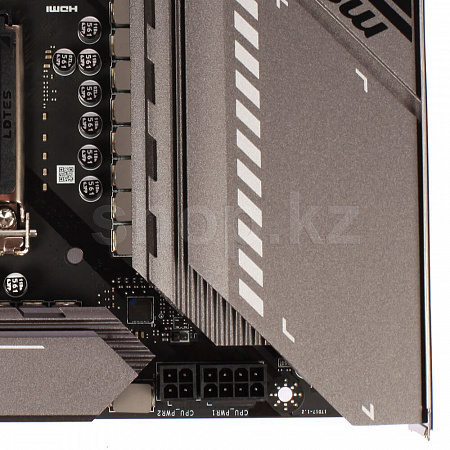

Система питания Duet Rail 12+2+1
В сочетании с 8+4-контактным разъемом питания и эксклюзивной технологией Core Boost цифровой стабилизатор напряжения Duet Rail позволяет материнским платам серии MAG легко удовлетворить потребности даже флагманских чипов.

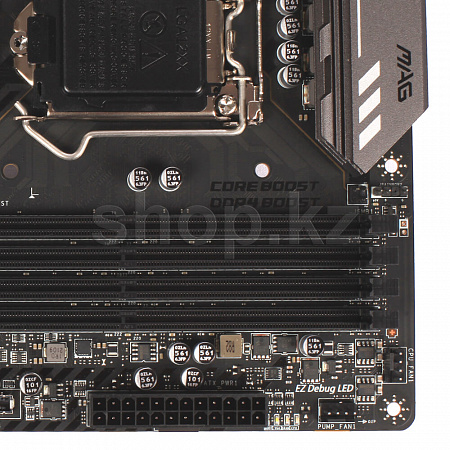

Технология Core Boost
Технология Core Boost – это оптимизированная разводка компонентов и усовершенствованная подсистема питания. Она позволяет с максимальной точностью регулировать напряжение питания многоядерного процессора, создавая идеальные условия для его стабильной и надежной работы.
Интерфейс Lightning Gen4 M.2
Используя возможности процессоров 11-го поколения Intel, материнские платы MSI серии B560 предлагают для подключения твердотельных накопителей высокоскоростной интерфейс Lightning Gen4 M.2, пропускная способность которого достигает 64 Гбит/с.
Улучшенная работа памяти
Специалисты MSI фокусируются не только на экстремальном разгоне, но и на тех аспектах работы компьютера, которые важны при его ежедневной эксплуатации. Так, новые материнские платы серии MSI B560 обладают улучшенной поддержкой памяти с помощью оптимальных настроек модулей памяти, активировав XMP-профиль.
Скоростное подключение к проводной сети
Порт 2.5G Ethernet позволяет передавать данные по проводной сети быстрее, чем при применении широко распространенного оборудования стандарта Gigabit Ethernet. Это отличное решение для требовательных пользователей.
Высокоскоростной интерфейс Lightning USB 3.2 Gen2x2 20G
Используя контроллер USB 3.2 Gen2x2, материнские платы MSI обеспечивают высокоскоростной обмен данными с тыловым портом USB Type-C , пропускная способность которого составляет 20 Гбит/с! Соответствующие порты, выполненные виде разъемов USB Type-C, позолочены, чтобы лучше проводить сигнал.
Технические характеристики
Общие данные
Процессор и чипсет
Поддержка памяти
Внимание
Пожалуйста, уточняйте поддержку конкретных моделей процессоров и модулей памяти на официальном сайте производителя материнской платы!

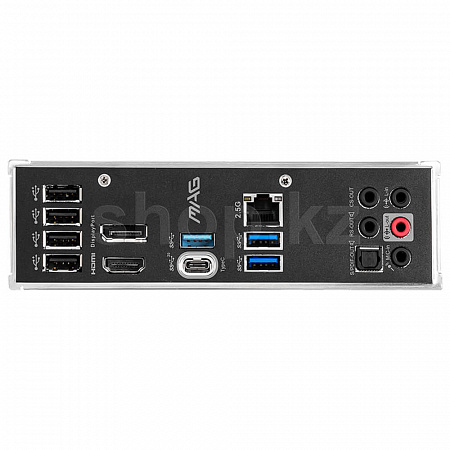

Интерфейсы и разъемы
Внимание
При использовании процессоров без встроенного видео, видеовыходы на плате не работают
1x USB 3.2 Gen 2 10Gbps Type-C port,
1x USB 3.2 Gen 1 5Gbps (supports additional 2 x USB 3.2 Gen 1 5Gbps ports),
2x USB 2.0 (supports additional 4 x USB 2.0 ports),
1x 4-pin CPU fan,
1x 4-pin water-pump fan,
2x 4-pin system fan,
1x Front panel audio,
2x System panel,
1x Chassis Intrusion,
1x Clear CMOS jumper,
1x TPM module,
1x Tuning Controller,
1x TBT (Supports RTD3),
1x 4-pin RGB LED,
2x 3-pin RAINBOW LED,
4x EZ Debug LED
Количество USB 3.2 Gen 2x2 Type-C
1
Сеть
Слоты расширения
1 х слот PCI-E 3.0/4.0 x16, режим работы x16
1 х слот PCI-E 3.0 x16, режим работы x4
1 х слот PCI-E 3.0 x16, режим работы x4
Интерфейс М2 слота (-ов)
1x PCI Express 3.0 х4, 1x Универсальный (SATA+PCI-E 3.0 х4)
Особенности
Дополнительно
4 порта USB 2.0 для подключения периферийных устройств
6-слойная печатная плата с увеличенным содержанием меди
Интерфейс Lightning M.2_1: подключение высокоскоростных SSD в режиме PCI-E 4.0 x4 (только 11 поколение Intel)
Эффективная система охлаждения: большой радиатор системы питания и технология M.2 Shield Frozr
Усиленный слот PCI-E с технологией Steel Armor
Технология Core Boost - улучшенная система питания процессора
6-слойная печатная плата с увеличенным содержанием меди
Интерфейс Lightning M.2_1: подключение высокоскоростных SSD в режиме PCI-E 4.0 x4 (только 11 поколение Intel)
Эффективная система охлаждения: большой радиатор системы питания и технология M.2 Shield Frozr
Усиленный слот PCI-E с технологией Steel Armor
Технология Core Boost - улучшенная система питания процессора
Размеры и вес
Размер (Ш х В)
24.4 х 24.4 см
Размер упаковки (Ш х В х Г)
28 х 27 х 8 см
Вес с упаковкой
1.5 кг
